Ver lo que pasa en el campo antes de que sea un problema

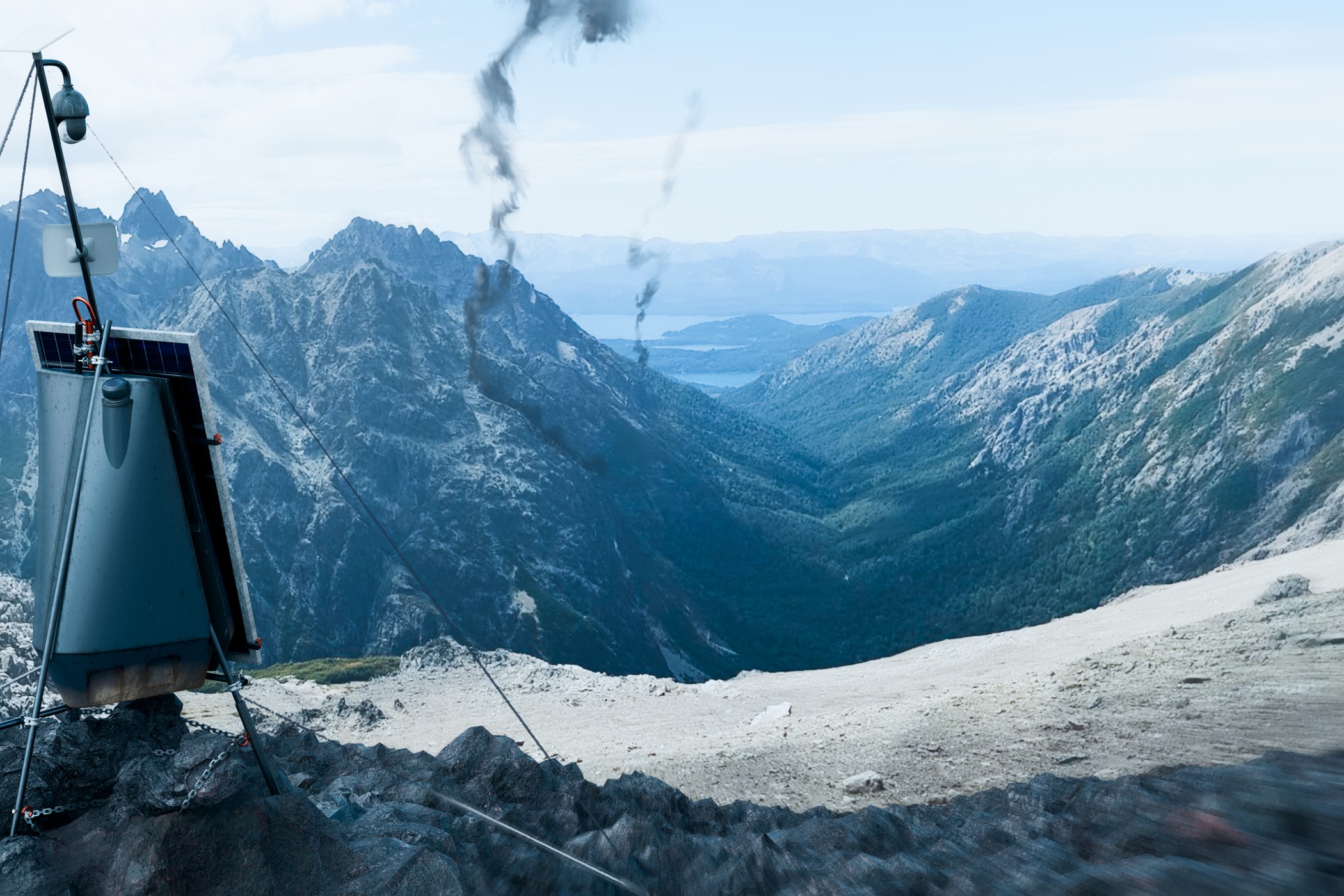

Gárgola se instala donde no llega la infraestructura, funciona con su propia energía y su propio enlace, y aloja adentro los sistemas electrónicos que cada operación necesita. La misma plataforma vigila un alambrado, detecta un foco de incendio o gobierna el riego de un lote.
Plataforma estandarizada transportable con antena plegable para alojamiento de sistemas electrónicos, autónoma y estanca.Definición técnica del producto — Marcos Roiz, Diseñador industrial
Autonomía real, no un equipo que depende de un tendido
Todo lo que hace falta para operar sin red viaja adentro del mismo cuerpo estanco. Se transporta armada, se ancla con tensores y queda en servicio el mismo día.
Estructura
Todo el conjunto está pensado alrededor de una idea: que llegue hasta donde haya que ponerlo. Se desarma en módulos de 22 a 25 kg que dos personas pueden cargar y subir a pie por una huella donde no entra ningún vehículo; plegado viaja en la caja de una pickup, con el contenedor de 1776 mm y el bastidor de 2730 mm; y como sistema completo pesa menos de 200 kg, dentro de lo que un helicóptero liviano lleva en eslinga hasta una cima sin camino.
Energía
Panel solar de 500 W sobre perfil de anclaje propio, con conectorización MC4 y regulador sobre una barra de 12 V que alimenta un banco AGM o LiFePO4. Un conversor eleva de 12 a 57 V para dar PoE a la cámara y a las antenas, y un inversor entrega 220 V para el resto. El interior se mantiene por encima de −10 °C, que es la condición para que el litio trabaje. La generación eólica complementaria es la etapa siguiente del desarrollo.
Cómputo
Cámara PTZ con zoom óptico de 20x y sensor térmico de onda larga sobre el mismo mástil, cableadas por UTP Cat.5e, con el análisis corriendo en el propio sitio para decidir qué es un evento real. El payload electrónico es el frente abierto del proyecto: la plataforma está diseñada para alojarlo, no para atarse a un proveedor.
Mástil rebatible
El mástil no se trepa: baja hacia vos. Con la plataforma de 4 m en servicio, la cámara, la térmica, las antenas y el payload vuelven al alcance de la mano y se interviene de pie sobre el terreno. Eso saca de la ecuación el trabajo en altura, lo más riesgoso y regulado de mantener una torre: sin certificación de altura, sin arnés ni línea de vida, sin un segundo operario asegurando al que sube. Y a una altura de trabajo ergonómica, con las dos manos libres, se puede ajustar la puntería o cambiar una placa con precisión.
Gárgola contada en el PITBA
El móvil de Canal 10 de Río Negro pasó por el stand durante la jornada Innovación en Movimiento. Marcos Roiz muestra la plataforma armada y explica para qué sirve, qué lleva adentro y cómo llega hasta donde no hay camino.
Marcos Roiz explica Gárgola en el móvil de Canal 10 de Río Negro, durante la jornada Innovación en Movimiento en el PITBA, septiembre de 2026.
Dos minutos, nueve escenarios reales
Un recorrido por el modo en que la plataforma se traslada, se despliega y opera en cada uno de los contextos donde ya tiene un caso de uso definido, desde el bosque andino hasta una locación de Vaca Muerta.
La plataforma no cambia. Cambia lo que lleva adentro
Cada función es una configuración de sensores y de programa sobre la misma estructura, la misma energía y el mismo enlace. Eso mantiene una sola línea de fabricación, un solo repuesto y un solo procedimiento de instalación.
Control de accesos
La tranquera deja de ser un punto ciego. La plataforma identifica cada vehículo que entra y sale, registra la patente y la hora, y avisa cuando algo no coincide con lo previsto.
Se instala junto al portón principal o en los accesos secundarios que nadie mira. Lectura de patentes por visión, credencial de radiofrecuencia para el personal y los proveedores habituales, y apertura remota desde el teléfono. Cada movimiento queda asentado con fecha, hora e imagen, de modo que la discusión sobre quién entró y cuándo se termina.
- El equipo que lleva
- Cámara de visión con lectura de patentes, lector de radiofrecuencia, relé de apertura
- Lo que se evita
- Entradas no registradas, apertura manual permanente, discusiones sin respaldo
Alambrados e intrusión
El corte de un alambre en el fondo del campo se detecta en el momento en que ocurre, no cuando falta la hacienda tres días después.
Sensores de tensión y vibración distribuidos sobre el hilo reportan a la plataforma por radio de largo alcance. Cuando un tramo se corta o alguien lo fuerza, la cámara térmica orienta la mirada al sector y la alerta llega al teléfono con la ubicación exacta del tramo afectado. De noche y con lluvia funciona igual, porque el calor se ve sin luz.
- El equipo que lleva
- Sensores de tensión sobre el hilo, cámara térmica orientable, radio de largo alcance
- Lo que se evita
- Robo de hacienda por boquete, entrada de terceros al casco, recorridas a ciegas
Detección temprana de fuego
En el área forestal el margen se mide en minutos. La plataforma vigila la cuenca de forma continua y da el aviso mientras el foco todavía es pequeño.
Una cámara térmica de onda larga barre el paisaje buscando la firma de calor de un foco incipiente, la cámara visible confirma la columna de humo y un sensor de gases detecta los productos de combustión que llegan con el viento. La inteligencia artificial del sitio distingue un fuego real de una chimenea, una quema autorizada o el reflejo del sol sobre una chapa, y recién entonces alerta. El objetivo de diseño es avisar dentro de la primera media hora, con el foco por debajo de cinco hectáreas.
- El equipo que lleva
- Cámara térmica de onda larga, cámara visible, sensor multigás, IA en el sitio
- Lo que se evita
- Que un foco se transforme en un incendio de campaña con aviones y brigadas
Guardia de cenizas
Cuando la brigada se retira, la plataforma se queda. Vigila el rescoldo y avisa si el fuego vuelve a levantar.
La reignición es el momento más caro de un incendio, porque obliga a movilizar de nuevo todo el operativo sobre un terreno que ya se creía controlado. Instalada en el perímetro del área quemada, la plataforma mide la temperatura del suelo por infrarrojo y detecta el ascenso térmico de un rescoldo que se reactiva, sin dejar personal de guardia durante días.
- El equipo que lleva
- Termografía de suelo, sensor de temperatura y humedad, alerta directa a la brigada
- Lo que se evita
- Volver a movilizar el operativo completo, guardias humanas prolongadas
Ganado con telemetría
Saber dónde está la hacienda, cuántas cabezas hay en cada potrero y si alguna se quedó atrás, sin salir a buscarlas.
Los collares de los animales reportan su posición a la plataforma por radio de largo alcance y la plataforma consolida el rodeo. Si un lote atraviesa un límite que no debía, si un animal deja de moverse o si el conteo de un potrero no cierra, la alerta llega al teléfono. El mismo enlace sirve para los sensores de los bebederos y los molinos.
- El equipo que lleva
- Concentrador de radio para collares, cómputo de conteo y geocerca, sensores de agua
- Lo que se evita
- Recorridas improductivas, pérdidas por animal caído, faltantes descubiertos tarde

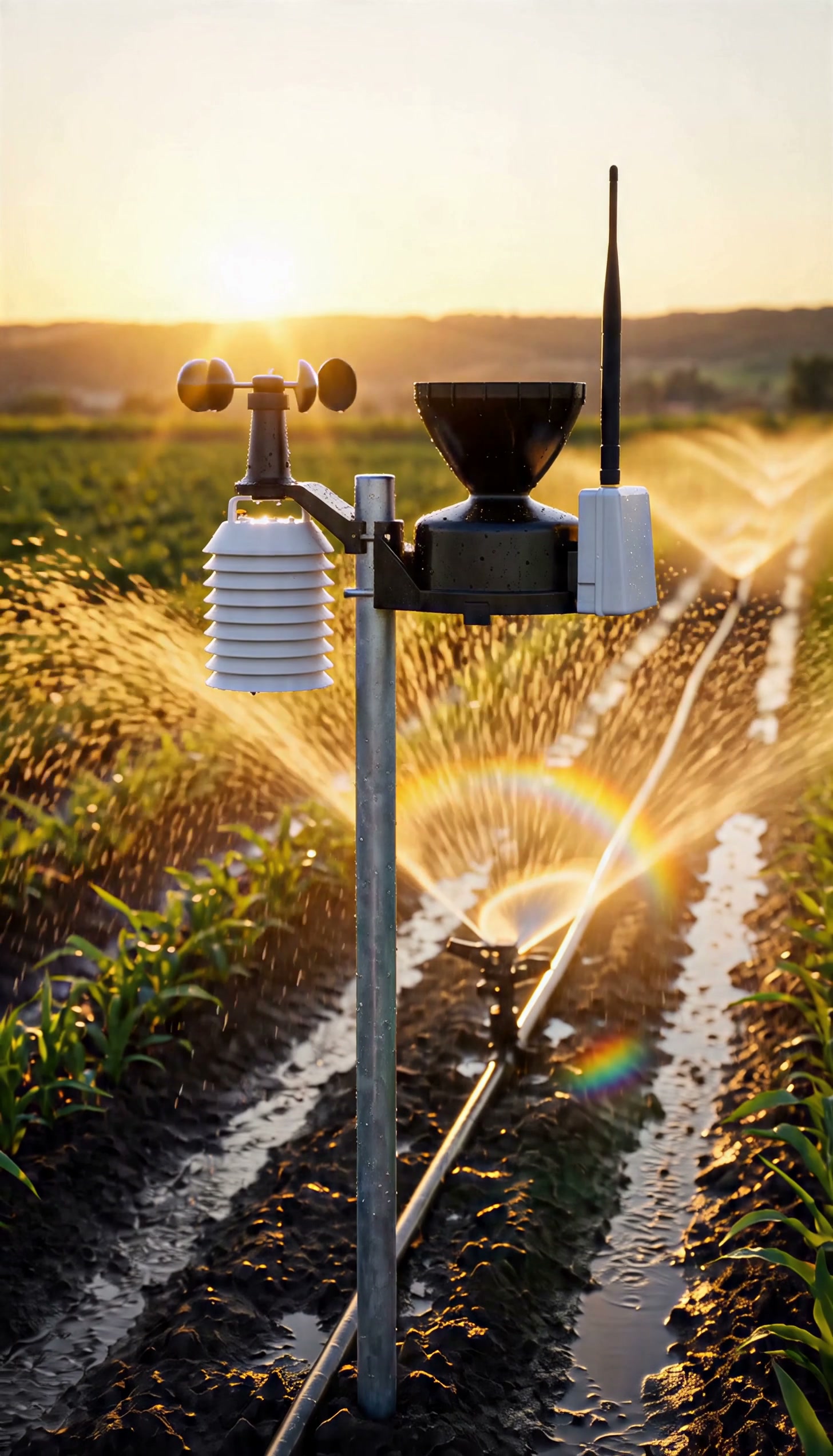

Riego y clima
La estación meteorológica del lote decide cuándo riega el lote. El agua se aplica según lo que pide el cultivo, no según el calendario.
Una estación climática montada sobre la plataforma mide lluvia, viento, temperatura, humedad y radiación, y las sondas enterradas informan la humedad real del suelo a distintas profundidades. Con esos datos la plataforma abre y cierra las válvulas del sector por radio de largo alcance, corta el riego cuando llueve o cuando el viento arruinaría la aplicación, y avisa si una válvula quedó trabada o si una bomba dejó de dar presión.
- El equipo que lleva
- Estación climática, sondas de humedad de suelo, actuadores de válvula por radio
- Lo que se evita
- Riego innecesario, energía de bombeo desperdiciada, estrés hídrico no detectado
Seguridad en yacimientos
Vaca Muerta suma locaciones más rápido de lo que suma infraestructura. La plataforma llega a la locación remota el mismo día y se enciende sola.
En una locación nueva no hay red eléctrica, no hay fibra y muchas veces no hay señal celular. La plataforma se traslada, se ancla, se despliega y opera con su propia energía y su propio enlace satelital, cubriendo el control de acceso a la locación, la vigilancia perimetral del predio y la detección de intrusión sobre líneas y equipos. Cuando la locación cambia de etapa, se levanta y se traslada a la siguiente.
- El equipo que lleva
- Cámaras diurna y térmica, control de acceso, enlace satelital, energía autónoma
- Lo que se evita
- Robo de equipos e insumos, guardia física permanente, obra civil para vigilar
Monitoreo de fauna
La misma plataforma que busca fuego puede contar huemules, registrar depredadores y documentar el uso real del territorio.
La cámara térmica detecta animales de noche sin luz ni flash, y la inteligencia artificial del sitio clasifica las especies y guarda solo los eventos relevantes, en lugar de miles de imágenes de ramas moviéndose. El registro sirve tanto a un área protegida que necesita datos poblacionales como a un establecimiento que quiere saber qué depredador entra y por dónde.
- El equipo que lleva
- Cámara térmica, cámara visible, clasificación de especies en el sitio
- Lo que se evita
- Campañas de cámaras trampa costosas, datos poblacionales sin continuidad

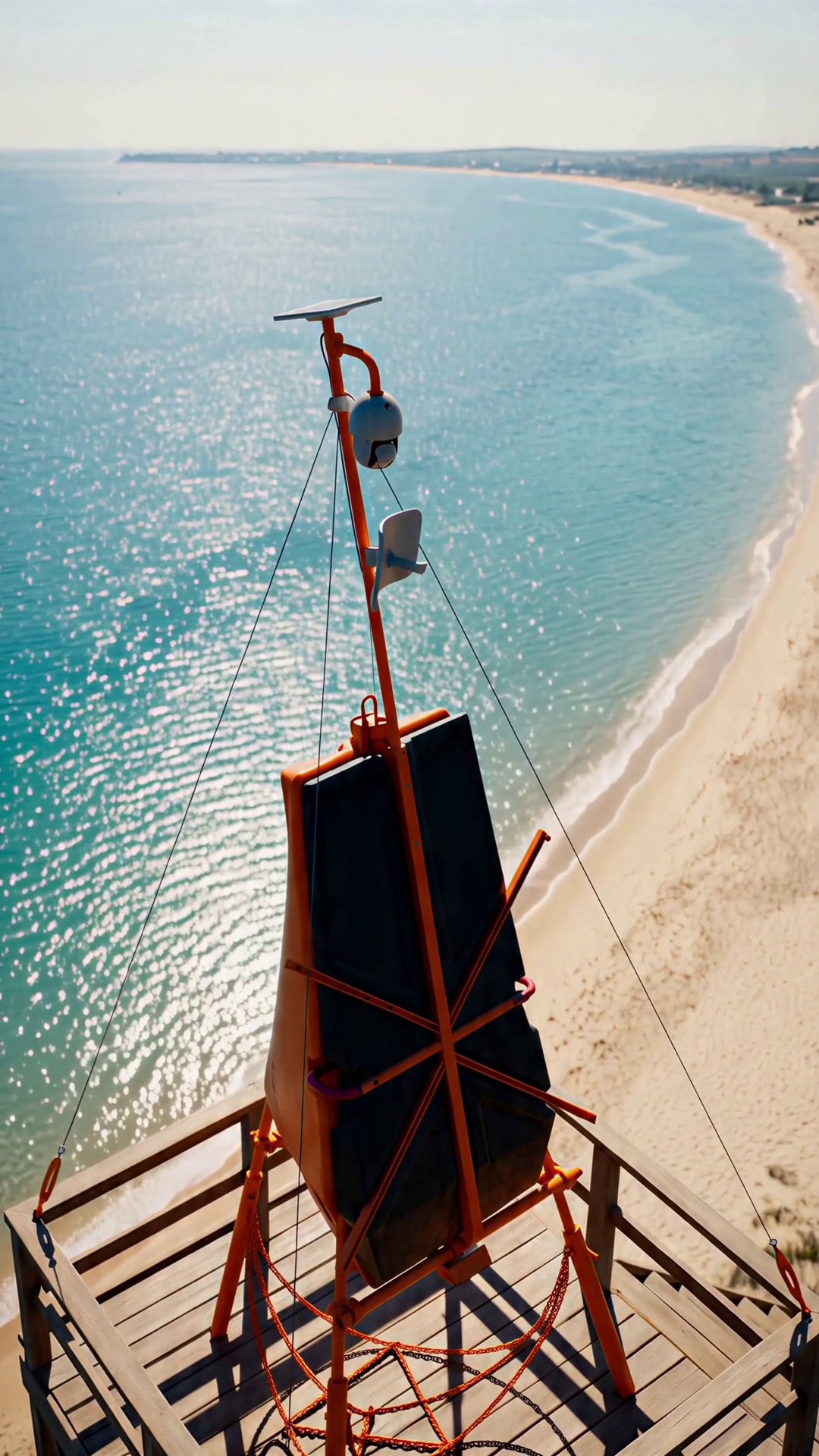

Vigilancia de ribera
Una costa larga se controla desde un punto alto. La plataforma detecta la embarcación que entra al área restringida y la registra.
Instalada sobre una barranca o un muelle, cubre kilómetros de espejo de agua. Detecta embarcaciones que ingresan a zonas vedadas de pesca, movimientos nocturnos sobre la costa de un predio privado y actividad fuera de horario en un club o una guardería náutica, con registro visual y horario de cada evento.
- El equipo que lleva
- Cámara de largo alcance, térmica marina, definición de zonas restringidas
- Lo que se evita
- Pesca furtiva, ingresos nocturnos por agua, vigilancia costera con personal
Lo que ya está dibujado, cotado y documentado
La plataforma tiene instructivo de armado, despiece completo y láminas de diseño detallado. Estos son los valores que salen de ahí.
Transporte
- Dos bultos
- Contenedor de 33 kg y bastidor de 31 kg
- Contenedor
- 1776 × 800 × 990 mm; 1275 mm con los rieles montados
- Bastidor
- 2730 mm de largo, atado de 220 mm
- Carga por persona
- 15 kg en el traslado del bastidor
- Izado
- Grillete estándar bajo helicóptero, 2680 × 1486 mm en configuración de izado
- Carga útil interior
- 160 kg admitidos dentro del contenedor durante el izado
Montaje
- Armado del equipo
- 2 personas, 40 minutos
- Instalación en sitio
- 2 personas, 3 horas, sin obra civil
- Altura desplegado
- 4048 mm
- Apoyo
- Tres pies extensibles y tres vientos separados 120° en planta, cuatro estacas y tres ajustadores de cable
- Herramienta
- Una sola llave en T rosca M10 para todo el armado
- Mantenimiento
- Mástil rebatible: se trabaja a nivel del suelo
Materiales
- Estructura
- Acero inoxidable 316, cortado, mecanizado y soldado
- Contenedor
- HDPE ISO 17855 con estabilizadores UV, rotomoldeado de pared doble
- Base
- Poliestireno expandido inyectado
- Sellado
- Burlete EPDM, IP65 en contenedor y cierre de compuerta
- Vínculo bisagra triple
- Hierro dúctil ASTM A536 65-45-12, colada en arena, recocido de ferritización a 900-950 °C
- Compuerta
- Recubrimiento de poliuretano antirreflectante; los puntos de interacción van pintados de rojo
Subsistema eléctrico
- Barra principal
- 12 V continua, batería AGM o LiFePO4 con regulador solar
- Generación
- Panel de 500 W, entrada fotovoltaica con conectores MC4
- Conversión
- Step-up de 12 a 57 V para PoE, más inversor a 220 V alterna
- Datos
- UTP Cat.5e dentro de umbilical corrugado con protección UV
- Sensado
- Cámara PTZ con zoom óptico 20x y cámara térmica de onda larga
- Térmica interior
- Objetivo por encima de −10 °C para el banco de litio
Fabricación
- Contenedor
- Matriz de rotomoldeo de pared doble, tres cavidades, ángulo de desmoldeo 8°
- Vínculo
- Modelo en resina epoxi y caja de moldeo para colada en arena
- Serie
- 10 a 20 unidades por año en la primera etapa, con horizonte de 50
- Radicación
- Parque Productivo Tecnológico Industrial de Bariloche
- Origen
- Estructura y ensamblaje nacionales; el payload electrónico se integra por convenio
Todos estos valores salen del instructivo y de las láminas de diseño detallado del proyecto. Quedan en verificación la autonomía en horas, la capacidad del banco de baterías, la resistencia certificada al viento, el grado IK y el peso total del equipo armado: son ensayos de la etapa que viene y no los publicamos hasta tenerlos medidos.

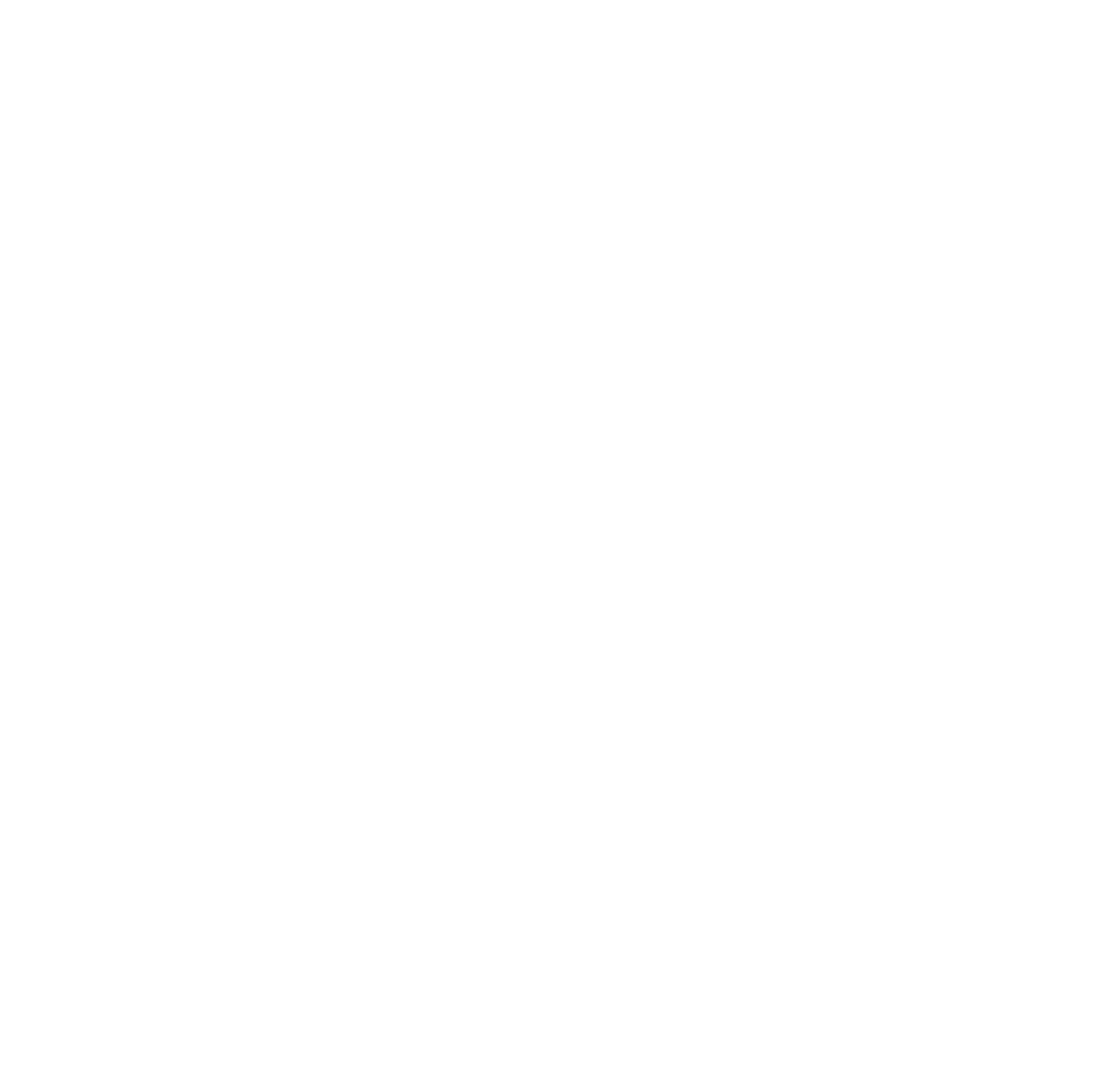

Cómo se transporta, se arma y se instala
El equipo viaja en dos bultos y lo levantan dos personas con una sola llave en T. El manual recorre las piezas, los cuatro pasos del armado, el cableado interno, el uso de la compuerta, el izado bajo helicóptero y la puesta en sitio.

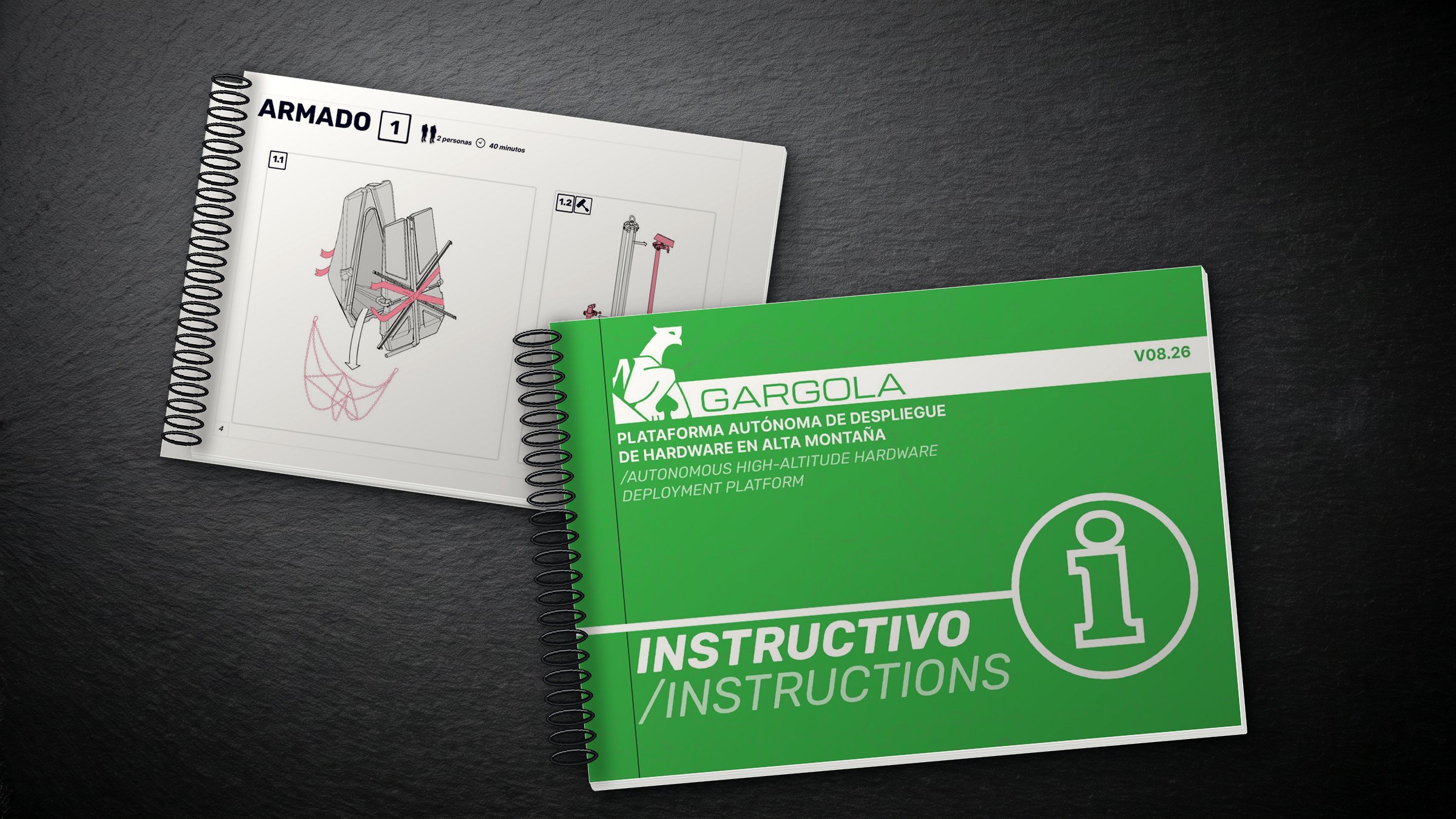

El instructivo es el documento de trabajo del proyecto: refleja el equipo tal como está dibujado y cotado hoy, con el logotipo de la versión anterior en la portada. Los tiempos de armado, cuarenta minutos entre dos personas para el equipo y tres horas para la instalación en sitio, son los del procedimiento documentado.
Lo que se gasta cuando el aviso llega tarde
La inversión en detección se mide contra el gasto de la respuesta. Estos son valores públicos del contexto argentino en el que la plataforma se propone operar.
Es lo que costó apagar el fuego en el valle Magdalena durante 2025, entre 10.000 y 12.000 dólares por hectárea, frente a unos 1.800 que cuesta prevenirlo.
Fuente: La NaciónEs lo que Neuquén presupuestó para alquilar cuatro aviones hidrantes durante cinco meses de una sola temporada.
Fuente: Río NegroLos que hoy tiene Vaca Muerta, sobre una proyección de 22.000, cada uno con una locación que necesita ser vigilada.
Fuente: Shale24Las que recibe Santa Fe por robo de ganado, con pérdidas millonarias que rara vez se recuperan.
Fuente: La NaciónDónde está hoy el desarrollo
Madurez tecnológica
Nivel TRL 4 a 5, con validación funcional de subsistemas en curso.
Propiedad industrial
Modelo de utilidad en trámite ante el INPI, con presentación por capas sobre estructura y despliegue.
Fabricación
Partner nacional identificado para la estructura metálica y el ensamblaje de serie.
Piloto
Cinco unidades propuestas en el Parque Nacional Nahuel Huapi como validación de campo.
Radicación
Producción prevista en el Parque Productivo Tecnológico Industrial de Bariloche.
Los valores de resistencia estructural, autonomía energética y tiempo de alerta enunciados en este sitio son objetivos de diseño en proceso de verificación, no resultados de ensayo certificados.
Lo que falta
Gárgola necesita socios para la primera serie
El prototipo está resuelto y documentado. Lo que separa una unidad de diez a veinte por año son cuatro cosas concretas, y ninguna es enorme.
El molde de rotomoldeo de tres cavidades está cotado en el orden de los seis mil dólares. Es el único costo fijo entre el prototipo y la serie.
Un espacio propio en el Parque Tecnológico de Bariloche para armar, ensayar y despachar, con la radicación ya prevista ahí.
Un socio que provea y sostenga el payload: cámara térmica, visible y el cómputo del sitio. La plataforma está hecha para alojarlo.
Resolver el autoabastecimiento con solar y eólica combinadas para que la estación no dependa de nada externo.
Y una quinta puerta, para quien tenga campo: ceder una superficie como sitio de prueba de la primera serie.
[email protected]Marcos Roiz
Diseñador industrial
San Carlos de Bariloche, Río Negro, Argentina
Quién está detrás
Soy diseñador industrial, recibido en la Facultad de Arquitectura, Urbanismo y Diseño de la Universidad Nacional de Córdoba. Gárgola es mi proyecto: dibujé la plataforma, hice los planos, armé el prototipo y escribí el instructivo de armado. Ahora busco a quienes quieran poner lo que falta para llevarla a la primera serie.
